랙시스템:중량랙

중량랙

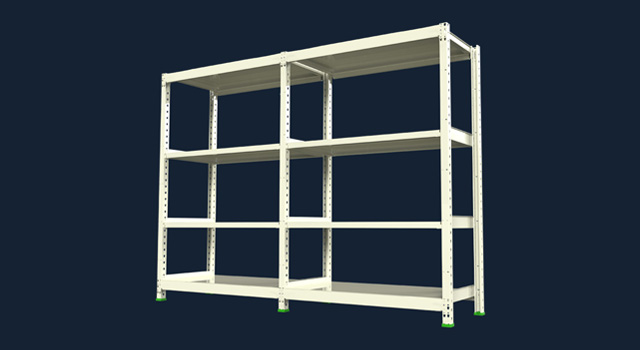

표준화된 부품을 사용하여 다양한 중량물품 보관, 수용에 알맞은 형태로 선반의 높이를 필요에 따라 간편하게 변경시킬 수 있어서 제품의 회전율이 높은 유통창고, 공장의 부품창고 등에 설치하면 공간을 경제적으로 활용할 수 있습니다.

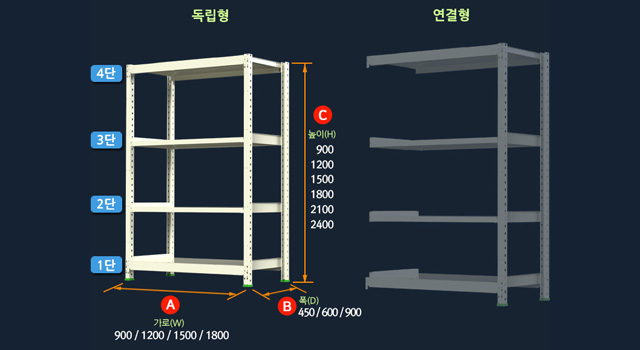

·제품규격

폭(D)	길이(W)	높이(H)
450	900,1200,1500,1800	1800,2100,2400
600	900,1200,1500,1800	1800,2100,2400
900	900,1200,1500,1800	1800,2100,2400

·중량랙 제품특징

본체 4단시 전체는 1200kg 까지, 선반 한장으로는 300kg 까지 하중을 견딜 수 있어 박스형태의 상품진열, 보관에 용이합니다.

·중량랙 악세사리

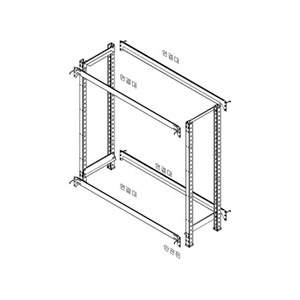

·중량랙 조립도

확대 : 중량랙 상단에 연결대 및 상받침이 조립되는 상태

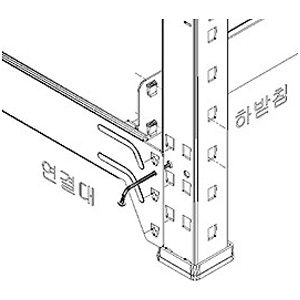

확대 : 중량랙 하단에 연결대 및 하받침이 조립되는 상태

①

②

③

④

⑤

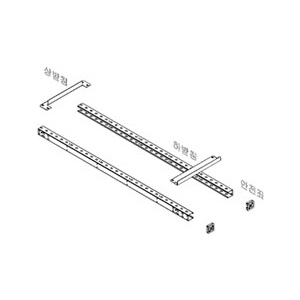

1. 기둥을 눕힌 상태에서 상받침을 첫번째 구멍에 하받침은 안전좌 방향에서 두구멍 띄워서 조립한다. 안전좌를 기둥에 끼운다.

2. 조립된 기둥을 세우서 전,후면에 상하연결대를 조립하고 안전핀을 꼽는다.

3. 필요한 선반수에 따라 받침을 조립한다.

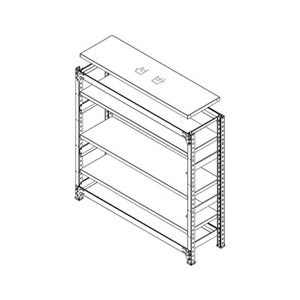

4. 선반을 받침에 얹는다.

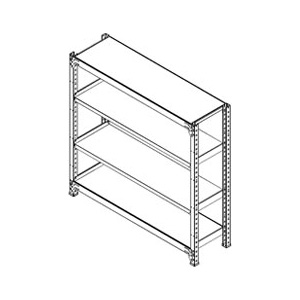

5. 조립 완성
